Avance de la obra.
25 enero 2012
Tareas realizadas
- nivelación terreno
- platea
- cañerías sanitarias
- cámaras de desengrase y biodigestor
- lecho nitrificante (por ahora uno pero cuando nos vayamos a vivir mandaremos las aguas grises a otro lado)
Falta lo siguiente (piedad con el Gantt… se agradecen advertencias y sugerencias).
Las duración y el enlazamiento de las tareas de carpintería esta hecho por un par de ignorantes en el tema. Lo que si es verdad es que son 2 meses de trabajo (la casa tiene 2 pisos).
pincha la imagen para agrandar
Hormigonado de la platea
17 enero 2012
Ayer rellenaron con hormigón la platea.
Como tantas otras cosas que uno subestima parece una cosa que no puede traer problemas pero… la realidad es mas complicada e imprevisible que los modelos mentales con que nos manejamos.
La estimación in situ del volumen de hormigón necesario que hizo el empleado de la empresa hormigonera coincidió dentro del primer decimal con el cálculo que yo hice en base a planos. A ambos nos dio 16,5 m3.Cada camión llevaba 6m3 de hormigón (por la pendiente del camino de acceso no pueden llevar mas sin que se les vuelque al subir) y ocurrió que cuando desparramaron el hormigón del segundo camión, aunque se había cubierto mas de la mitad, quedó claro que los 17m3 que yo había pedido no iban a alcanzar.
El empleado de la empresa fue y determinó que hacian falta X m3 mas… cuando yo llegué habia 2 carretillas de hormigon elaborado sin destino y una vereda no deseada. Por suerte fui; hice sacar la vereda no deseada que se transformo en rampa de acceso al futuro galpón/garage.
Una casa extraordinaria
15 enero 2012
Estuve unos días en Tigre, al norte de Buenos Aires. Un dia fuí caminando a la ferretería del barrio a comprar una correa para un motobombeador de la casa donde me hospedaba.
Fui por Anastasio el Pollo, doblé por Estrada y al llegar a la esquina de Estrada y Esmeralda la vi. Es una casa antigua, estimo que de principios del siglo XX, con un amplio alero alrededor. El alero terminaba en una de esas chapas con forma de flor de lis. Cuando levante la vista vi que la pendiente del techo estaba interrumpida por una “pared” de unos 50…80cm y que luego el techo continuaba con su correspondiente alero.
Asi (si la memoria no me falla)
refrigeración solar pasiva (click en la imagen para verla dignamente)
- los aleros hacen sombra en verano y dejan pasar el sol en invierno.
- la parte de arriba aporta ventilación cruzada (efecto venturi, flechas azules) a pesar de la gran vegetacion de abajo que frena el viento
- el desarrollo vertical de la vivienda con las salidas por la parte de arriba produce efecto chimenea
- no se si tiene sótano (era de uso común en esa época) pero de tenerlo podría a llegar a enfriar el aire que ingresaba a la vivienda.
me quedé un rato mirándola y reflexionando sobre la sabiduría del constructor y de la época pues todas las casas viejas tienen alero y las modernas no.
Hoy la ignorancia arquitectonica impartida en la universidad a soñadores con ser Le Corbusier o Frank Lloyd Wright se reemplaza con aire acondicionado y desforestación para expandir la frontera sojera (¿de donde pensas que sale el dinero que usas para comprar a los chinos el aire acondicionado?) pero desde que se abandonaron los aleros (una mala influencia cubista?) la gente pasó calor al reverendisimo pedo.
Articulo de Solar Energy que Elsevier da gratis: Experimental study of small-scale solar wall integrating phase change material
muro Trobe con PCM
Construyeron un pequeño muro Trombe con material acumulador de calor en material con cambio de fase (PCM) , midieron su funcionamiento y sacaron algunas conclusiones concordantes con otros artículos.
La Bocina subterránea. Parte II
10 enero 2012
Esta casa tendrá dos o tres cosas atípicas ademas de ser de fardos de paja / GREB
Una de esas cosas atípicas es un muro trombe con acumulación de calor por cambio de fase + chimenea solar usado para ventilar en verano y calefaccionar en invierno. Otra es una bocina exponencial que va abajo del living que mencioné hace unos días (La Bocina subterránea. Parte I)
Físicamente la bocina cruza el living por debajo a lo largo de 6m. Tiene una boca de entrada de 91 cm2 (caño PVC 110mm diámetro) y una de salida en el rincón de 1,6m2 (triangulo en el rincón con hipotenusa de 2,2m).

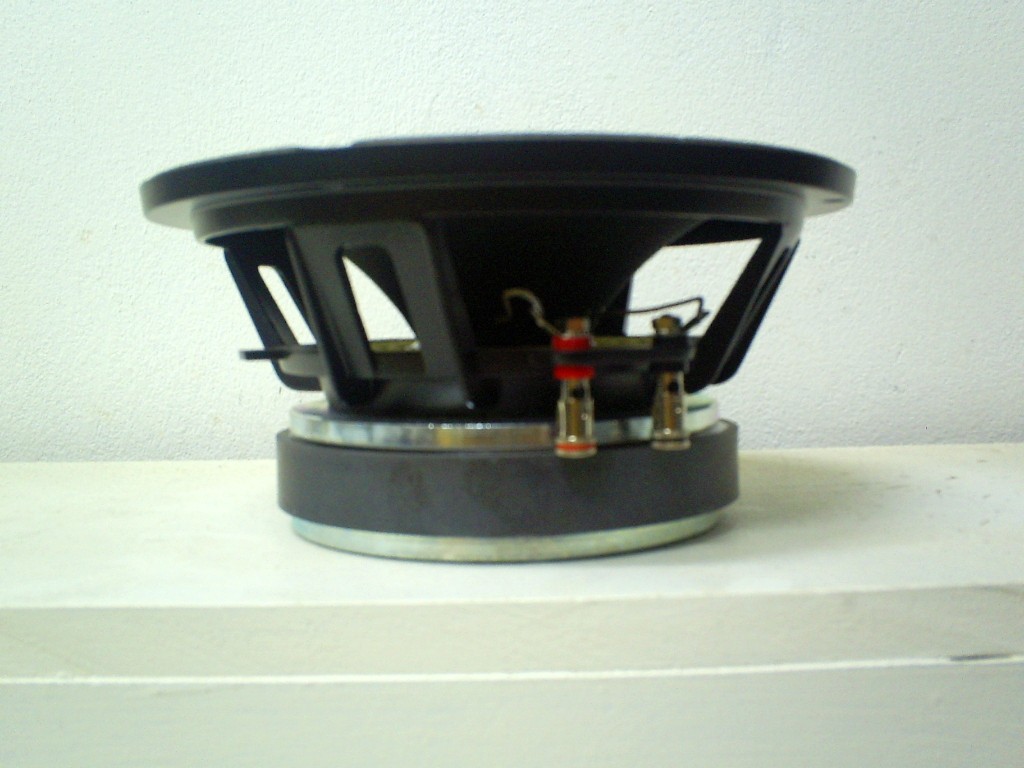

parlante ML-8P1503 de GB-Audio
Para mayor elegancia esa respuesta y potencia acústica se consigue con un parlante de solo 8 pulgadas que despues de decenas de simulaciones con Hornresp resultó que el ideal es un ML-8P150 de GB-Audio.
Bocina por email y SMS .
Para construir la platea contraté a Patricio un constructor de Bariloche muy recomendable. Cuando le mencioné lo de la bocina me dijo que la podía hacer sin problemas. Como viajé al norte a fin de año la “direccion de obra” de la bocina fue por email y SMS. Pese a la distancia y lo nada convencional del artefacto Patricio resolvió todo con criterio y profesionalidad. Siguen algunas fotos de la construcción.
This slideshow requires JavaScript.
La Platea
29 diciembre 2011
Hace 3 semanas contratamos a Patricio para que construya la platea. El trabajo incluye la construcción de un muro de contención con bloques de hormigón dado que el terreno tiene cierta pendiente.
La Bocina subterránea. Parte I
27 diciembre 2011
En La Plata había una disquería en 45 entre 5 y 6. Los graves que sonaban ahí no tenían comparación. Averigué por el baffle y me dijeron que era un Kiplish.
La carrera de ingeniería en telecomunicaciones de la UNLP incluía Acústica, una materia de un año. Me encantó esa materia. El libro de cabecera era Acústica de Leo Beranek. Beranek dedica mas de un capítulo a las bocinas, un artefacto de uso obligado en los 40 o 50s para tener bajos con buena potencia y eficiencia. Mas aun: era el ingenio que en las vitrolas permitía amplificar la vibración que la aguja transmitía al diafragma.
Me pareció recontra elegante la solución, una maravilla conceptual. Elegante. Fue ese año que me enteré que Kiplish había diseñado una bocina plegada que era aquel baffle que sonaba tan bien.
Con el paso de los años aparecieron los watts de a centenares y baratos y todo terminó con la solución de fuerza bruta: mucha potencia en cajas cerradas muy amortiguadas.
La ventaja de no usar bocinas: ahorro de espacio, evitar resonancias en bocinas mal diseñadas.
El precio de abandonar las bocinas: no tan bajas frecuencias y baja eficiencia (watts acústicos / watts eléctricos). Los que saben dicen que la calidad de los bajos de estas cajas es bastante inferior que los bajos de las bocinas.
Llegamos al siglo XXI, estoy encarando la casa y vuelve mi enamoramiento con las bocinas. Es una oportunidad única: puedo meter la bocina debajo de la casa, una bocina de mampostería tan grande como quiera…
Esta es la idea,
Bocina bajo platea
la bocina cruza el living. La boca por donde sale el sonido tiene unos 18.000 cm2 (estoy negociando con mi esposa!), tiene forma triangular y ocupa un rincón. Es un triangulo de unos 160 cm de lado cubierto con metal desplegado lo suficientemente fuerte para poder pararse arriba.
Esta es la respuesta en frecuencia:
p.d. recomiendo Hornresp para diseñar la bocina. Es muy intuitivo.
Sigue en La Bocina Subterránea. Parte II donde hay fotos de la construcción.
Memoria de Cálculo Estructural
25 marzo 2011
A pedido del tocayo Julio Tamata, alma mater del sitio web español Arquitectura y Paja, pongo a disposición de los interesados la Memoria de Calculo Estructural de nuestro proyecto.
Toda observación o pregunta son mas que bienvenidas: ¡se agradecen!
Nota: la casa son dos paralelepipedos unidos que forman un angulo, se verifica la resistencia de ambos de ahi que el cálculo esta “repetido”.
Diseño de un lecho de piedra.
6 febrero 2010
Julio de Arquitectura y Paja me recomendó hacer un “pozo canadiense“. Parece que él hizo uno que le da calor en invierno y fresco en verano.
Aqui el aire siempre esta fresco (o casi siempre, con un poco nomas de inercia térmica el problema de alguna que otra hora de mucho calor se soluciona) solo hay que cuidar que la ganancia solar de la casa no sea demasiada en verano; la temperatura del aire exterior siempre esta OK.
Lo que si, aqui tenemos un problema en invierno… una idea loca que tuve o tengo, es construir la casa sobre un lecho de piedras que oficie de acumulador de calor. Hacer un acumulador de calor con piedras no es ninguna locura, la locura es pretender cargarlo con calor en verano y guardar ese calor hasta el invierno.
He calculado el volumen de piedras necesaria y es algo a escala humana por decirlo de alguna manera. Hoy la camionada (no mas de 5 m3 por la pendiente) de piedra elegida de un tamaño mas o menos unifrome sale 1000$.
Pero no hice ni siquiera una aproximación de dedo gordo de dos calculos fundamentales:
- si nuestro verano es suficiente para “cargarlo” (dejar las piedras bien calientes) y
- si el espesor de aislante termico necesario es razonable o da un delirio
Al que le interesa el tema le comparto un viejo (1988 o antes) paper que acabo se scannear. Se llama Diseño y Construcción de un acondicionador térmico por regeneracion en lecho de piedras por Elvio Alanís y Luis Saravia. Tiene la virtud se ser practico y de la era pre-PC. Al ser pre PC el cálculo esta bien explicado… no habia un programa que tirarle a la PC y que ella se arregle.
El paper permite calcular todo, hasta la potencia del ventilador que hace pasar el aire por las piedras. Hice una planilla de cálculo que reproduce el calculo del paper pero necesita dos cosas para estar presentable en sociedad
- prescindir del uso de la figura 9 (creo que con alguna ayudita del manual de ASHRAE lo hago)
- hacerla recursiva (la temperatura del lecho va bajando dia a dia con el uso)
Arquitectura y paja en España
6 febrero 2010
Otro sitio de Julio Tamata, Arquitectura y Paja. Esta dedicado a noticias sobre la técnica del GREB. Me da la impresión de que si algo es GREB y esta en castellano (o incluso en frances) entonces esta comentado y enlazado desde Arquitectura y Paja.
¡¡¡Hasta este blog esta!!!.
Esta semana me pinché y no hice nada en el terreno…
